Chasis

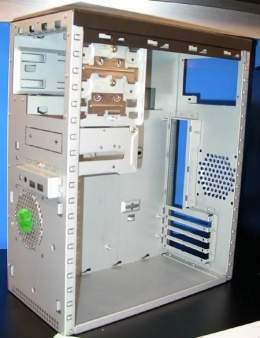

las carcasas, torres, gabinetes, cajas o chasis de computadora u ordenador, son el armazón del equipo que contiene los componentes del ordenador, normalmente construidos de acero, plástico o aluminio. También podemos encontrarlas de otros materiales como madera o polimetilmetacrilato para cajas de diseño.
A menudo de metal electrogalvanizado. Su función es la de proteger los componentes del computador.
A menudo de metal electrogalvanizado. Su función es la de proteger los componentes del computador.
La carcasa de un equipo es el esqueleto metálico que contiene los diferentes componentes internos. Las carcasas tienen otros usos, tales como bloquear el ruido que produce el equipo y la protección contra la radiación electromagnética. Existen normas que garantizan dicha protección de manera tal que se cumpla con las regulaciones existentes.
Estructura metálica (chasis) rectangular, diseñada para ser colocada sobre una superficie sólida.
PARTES DE LA CARCASA.
Hay diversas partes diferenciadas en la caja del pc:
EL CHASIS:
Es el esqueleto interno metálico que va a soportar la instalación de los diversos componentes. Es la parte rígida que da estabilidad y rigidez.
Suele estar construido de diferentes materiales dependiendo de la rigidez, costo y formas necesarias.
Hoy en día se usa una gran variedad de estilos de chasis. Los principales son el chasis de escritorio (desktop), torre, minitorre, laptop, notebook y palmtop.
El chasis sirve de soporte a los componentes principales de las computadoras.
Entre estos se encuentran la fuente de alimentación, la placa base, unidades, etc. El tamaño y estilo del chasis depende del uso del sistema.
Los laptops, notebooks, y palmtops proveen diferentes grados de portabilidad, pero sacrifican la expandibilidad. Un sistema laptop es más pequeño, portátil, con un monitor y un teclado integrados.
Los sistemas de escritorio y de torre son estacionarios, pero soportan una gran variedad de periféricos.
Los sistemas de escritorio, torre y minitorre normalmente tienen varios slots y puertos de expansión. El monitor y el teclado están separados en estas configuraciones.
Normalmente pesan entre 4 a 5 kilogramos.
Los sistemas notebooks aún son más pequeños y pesan entre 2 a 3 kilogramos.
Un sistema palmtop es el más pequeño de todos, pesando menos de 1 kilo. Los sistemas palmtopteclado tienen un monitor integrado.
Los más habituales son materiales de acero o de aluminio.
El tamaño de las carcasas viene dado por el factor de forma de la placa base.
LA CUBIERTA:
Es la parte que hace de “tapa” de la caja, por la cual se accede a la parte interna, y que habitualmente, en las torres, es una de los paneles laterales.
Es la parte de la caja que cubre lo que hay en el interior y va apoyada sobre el chasis, puede tener varias piezas, como laterales y superior. Constituye la parte exterior de la caja y se adhiere al chasis.
La mayoría de los ordenadores utilizan unos cuantos tornillos para asegurar la cubierta al chasis. También existen sistemas sin tornillos que emplean agujeros para sujeción o cerrojos por deslizamiento.
En la mayoría de los ordenadores personales antiguos tipo AT la cubierta consistía en una pieza en forma de U que incluía las cubiertas para la parte superior y para los lados del ordenador.
Esta pieza se ajustaba al chasis por la parte posterior de la caja con 4 o 5 tornillos y se retiraba deslizándola un poco y luego levantándola.
Tamaños:
El tamaño de las carcasas viene dado por el factor de forma de la placa base. Sin embargo el factor de forma solo especifica el tamaño interno de la caja.
- Barebone: Torres de pequeño tamaño cuya función principal es la de ocupar menor espacio y crea un diseño más agradable. Son útiles para personas que quieran dar buena impresión como una persona que tenga un despacho en el que reciba a mucha gente. Los barebones tienen el problema de que la expansión se dificulta, debido a que admite pocos (o ningún) dispositivos adicionales. Otro punto en contra es el calentamiento, debido a su reducido tamaño, aunque la necesidad de refrigeración también depende mucho del tipo de componentes y de su exigencias energéticas. Este tipo de cajas tienen muchos puertos USB para compensar la falta de dispositivos, como una disquetera (ya obsoleta), para poder conectar dispositivos externos como un disco USB o una memoria.
- Minitorre: Dispone de una o dos bahías de 5 ¼ y dos o tres bahías de 3 ½. Dependiendo de la placa base se pueden colocar bastantes tarjetas. No suelen tener problema con los puertos USB, y se venden bastantes modelos de este tipo de torre ya que es pequeña y a su vez hace las paces con la expansión. Su calentamiento es normal y no tiene el problema de los barebone.
- Sobremesa: No se diferencian mucho de las minitorres, a excepción de que en lugar de estar en vertical se colocan en horizontal sobre el escritorio. Antes se usaban mucho, pero ahora están cada vez más en desuso. Se solía colocar sobre ella el monitor.
- Mediatorre o semitorre: La diferencia de ésta es que aumenta su tamaño para poder colocar más dispositivos. Normalmente son de 4 bahías de 5 ¼ y 4 de 3 ½ y un gran número de huecos para poder colocar tarjetas y demás aunque esto depende siempre de la placa base.
- Torre: Es el más grande. Puedes colocar una gran cantidad de dispositivos y es usado cuando el tamaño de las tarjetas y su cantidad así lo exige. Es el caso, por ejemplo, de las conocidas torres duplicadoras, que albergan una gran cantidad de unidades de grabación de CD/DVD/Blu-ray al mismo tiempo.
- Servidor: Suelen ser torres más anchas que las otras y de una estética inexistente debido a que van destinadas a lugares en los que no hay mucho tránsito de clientes como es un centro de procesamiento de datos. Su diseño está basado en la eficiencia donde los periféricos no es la mayor prioridad sino el rendimiento y la ventilación. Suelen tener más de una fuente de alimentación de extracción en caliente para que no se caiga el servidor en el caso de que se estropee una de las dos y normalmente están conectados a un SAI que protege a los equipos de los picos de tensión y consigue que en caso de caída de la red eléctrica el servidor siga funcionando por un tiempo limitado.
- Rack: Son otro tipo de servidores. Normalmente están dedicados y tienen una potencia superior que cualquier otro ordenador. Los servidores rack se atornillan a un mueble que tiene una medida especial: la "U". Una "U" es el ancho de una ranura del mueble. Este tipo de servidores suele colocarse en salas climatizadas debido a la temperatura que alcanza.
- Portátil: Son equipos ya definidos. Poco se puede hacer para expandirlos y suelen calentarse mucho si son muy exigidos. El tamaño suele depender del monitor que trae incorporado y con los tiempos son cada vez más finos. Su utilidad se basa en que tenemos todo el equipo integrado en la torre: Teclado, monitor, y mouse, y por lo tanto lo hacen portátil.
- Integrado a la pantalla: El nombre más comercial es todo-en-uno (All in One). Se trata de una extensión de espacio en la estructura de un monitor CRT o de una pantalla LCD, en la cuál se alojan los diversos dispositivos para que funcione el equipo de cómputo (la placa base), el disco duro, la unidad óptica, la fuente de poder, ventiladores internos, etc.). Es un diseño que ahorra mucho espacio, pero hace uso de tecnología similar a la de las computadoras portátiles por lo que el precio es más elevado y su expansión se limita considerablemente.
CARACTERISTICAS DE LOS CHASIS
Tipo de modelo: Hay dos modelos principales de chasis.
Unos es para computadoras de escritorio; y el otro, para computadoras tipo torre. El tipo de motherboard seleccionado determina el tipo de chasis que debe utilizarse.
El tamaño y la forma deben coincidir de forma exacta.
Tamaño: Si la computadora tiene muchos componentes, se necesitará más espacio para que la circulación del aire mantenga el sistema frío.
Espacio Disponible: Los chasis de las computadoras de escritorio permiten ahorrar espacios en áreas pequeñas, ya que el monitor se puede colocar encima de la unidad. El diseño del chasis de escritorio puede limitar la cantidad y el tamaño de los componentes que se pueden agregar.
Fuente de Energía: Es indispensable que la potencia nominal y el tipo de conexión de la fuente de energía coincidan con el tipo de motherboard seleccionado.
Formas: Para algunos usuarios, el aspecto del chasis no importa en absoluto. Para otros, es esencial. Existen varios diseños de chasis que pueden elegirse si se desea uno atractivo.
Visor de Estado: Los elementos incluidos dentro del chasis pueden ser muy importantes. Los indicadores LED (light emitting Diod ) del frente del chasis indican si el sistema recibe energía, cuándo el disco está en uso y cuándo la computadora se encuentra en modo de espera o hibernación.
Ventilación: Todos los chasis tienen un ventilador en la fuente de energía y algunos tienen otro en la parte posterior para ayudar a que el aire entre en el sistema y salga de él.
Algunos chasis incluyen más ventiladores por si el sistema necesita disipar una cantidad anormal de calor. Esta situación pude darse cuando se colocan muchos dispositivos cerca de chasis.
Tipo de modelo: Hay dos modelos principales de chasis.
Unos es para computadoras de escritorio; y el otro, para computadoras tipo torre. El tipo de motherboard seleccionado determina el tipo de chasis que debe utilizarse.
El tamaño y la forma deben coincidir de forma exacta.
Tamaño: Si la computadora tiene muchos componentes, se necesitará más espacio para que la circulación del aire mantenga el sistema frío.
Espacio Disponible: Los chasis de las computadoras de escritorio permiten ahorrar espacios en áreas pequeñas, ya que el monitor se puede colocar encima de la unidad. El diseño del chasis de escritorio puede limitar la cantidad y el tamaño de los componentes que se pueden agregar.
Fuente de Energía: Es indispensable que la potencia nominal y el tipo de conexión de la fuente de energía coincidan con el tipo de motherboard seleccionado.
Formas: Para algunos usuarios, el aspecto del chasis no importa en absoluto. Para otros, es esencial. Existen varios diseños de chasis que pueden elegirse si se desea uno atractivo.
Visor de Estado: Los elementos incluidos dentro del chasis pueden ser muy importantes. Los indicadores LED (light emitting Diod ) del frente del chasis indican si el sistema recibe energía, cuándo el disco está en uso y cuándo la computadora se encuentra en modo de espera o hibernación.
Ventilación: Todos los chasis tienen un ventilador en la fuente de energía y algunos tienen otro en la parte posterior para ayudar a que el aire entre en el sistema y salga de él.
Algunos chasis incluyen más ventiladores por si el sistema necesita disipar una cantidad anormal de calor. Esta situación pude darse cuando se colocan muchos dispositivos cerca de chasis.
FORMATOS DE CHASIS
En este punto tenemos que ver el que más se adecue a nuestras necesidades y a nuestra disponibilidad de espacio.
Los formatos más usuales son ATX y Mini ATX.
El estándar ATX (Advanced Technology Extended) fue creado por Intel en 1995. Fue el primer cambio importante en muchos años en el formato de las placas base de PC. ATX reemplazó completamente al antiguo estándar AT, convirtiéndose en el factor de forma estándar de los equipos nuevos. ATX resuelve muchos de los problemas que el estándar Baby-AT (la variante más común del AT) causaba a los fabricantes de sistemas.
En este punto tenemos que ver el que más se adecue a nuestras necesidades y a nuestra disponibilidad de espacio.
Los formatos más usuales son ATX y Mini ATX.
El estándar ATX (Advanced Technology Extended) fue creado por Intel en 1995. Fue el primer cambio importante en muchos años en el formato de las placas base de PC. ATX reemplazó completamente al antiguo estándar AT, convirtiéndose en el factor de forma estándar de los equipos nuevos. ATX resuelve muchos de los problemas que el estándar Baby-AT (la variante más común del AT) causaba a los fabricantes de sistemas.
Una placa ATX de tamaño completo tiene un tamaño de 305 mm x 244 mm (12" x 9.6"). Esto permite que en algunas cajas ATX quepan también placas microATX.
Las cajas Mini ATX son más bajas y con un poco menos de profundidad que las cajas ATX, aunque con el mismo ancho, por lo que suelen estar limitadas a placas base Mini ATX y una bahía de 3.5"; y dos bahías de 5.25"; como máximo.
Hay en el mercado cajas para colocarlas tanto vertical como horizontalmente, e incluso algunos modelos que nos ofrecen ambas posibilidades.
Las cajas Mini ATX son más bajas y con un poco menos de profundidad que las cajas ATX, aunque con el mismo ancho, por lo que suelen estar limitadas a placas base Mini ATX y una bahía de 3.5"; y dos bahías de 5.25"; como máximo.
Hay en el mercado cajas para colocarlas tanto vertical como horizontalmente, e incluso algunos modelos que nos ofrecen ambas posibilidades.
EJEMPLOS DE CHASIS ATX Y MINI-ATX
Chieftec DH-03B-SL (Negro/ plateado )
Color: Negro/plateado
Formato: ATX
Uso: Caja PC
Medidas (AnxAlxPr) : 205 mm x 435 mm x 465 mm
Peso: Dispositivo 13 kg
Fuente de alimentación: Formato instalable ATX
Bahías: 5,25 pulgadas, externa/s , 3,5 pulgadas, externa/s , 3,5 pulgadas, interna/s
Ventilador/es: 80 mm: 2X (montaje adicional) 92 mm: 2 x (montaje adicional) 120 mm: 1 x (montaje adicional)
Parte posterior: 7 x ranuras de expansión
Parte frontal: 2 x USB
Tacens Algeo (Negro brillante)
Color: Negro brillante
Formato: MINIATX
Medidas (AnxAlxPr): 200 mm x 430 mm x 445 mm
Peso: Dispositivo 6 kg
Fuente de alimentación: Formato instalable ATX
Bahías: 5,25 pulgadas, externa/s, 3,5 pulgadas, externa/s , 3,5 pulgadas, interna/s
Ventilador/es: 135 mm: 1 x (incluido/s), 140 mm: 1 x (incluido/s), 250 mm: 1 x (incluido/s)
Material: SECC de 0,6 mm
Parte posterior: Cavidad para fuente de alimentación, ventilador de 135 mm, tapa ATX, 7 x ranuras de expansión
Parte frontal: Botón de encendido de aluminio con círculo que se ilumina en blanco y botón de reinicio, el logotipo de HD Signum se iluminan en blanco, 2 x USB, 2 x jack de 3,5 mm
FUENTE DE PODER
Es una parte del ordenador que recibe la energía a través de los tomacorrientes, esa energía que se recibe se llama tensión alterna, se encuentra medida en 110 voltios o 220 voltios, es decir lo máximo a que puede llegar, esta energía es inestable, la fuente de poder estabiliza la tensión alterna y la transforma a tensión continua, esta tensión es estable y son bajos, se miden en 3 voltios, 5 voltios, 12 voltios.
TIPOS DE FUENTES
Hay dos tipos de fuentes de poder:
AT (advanced technology) o tecnología avanzada
ATX (advanced technology extended) o tecnología avanzada extendida
Las AT eran utilizadas hasta hace unos años atrás, es decir en Pentium 1, 2 y 3 , por lo general ahora solo se ven las ATX para Pentium 4 en adelante.
Es importante recordar también las fuentes LPX y NLX
LPX:
Fue desarrollado por western digital, para algunas de sus tarjetas madres, este sistema ya no se utiliza pero todavía se encuentran en funcionamiento algunos de estos modelos ya que muchos fabricantes copiaron estos formatos, algunas utilizan conectores de voltaje como los de AT y otros utilizan sus propios conectores.
NLX:
Es un factor de forma de bajo perfil, similar en apariencia al LPX que incluye mejoras diseñadas para permitir el uso de las tecnologías emergentes. Entre ellas manejo de las tecnologías de los procesadores actuales.
Flexibilidad ante el rápido cambio de tecnologías de procesadores. Manejo de otras tecnologías Existentes.
Hay que recalcar también que al referirme a apagar estoy tratando de decir mandarlo al estado STAND BY, ya que una computadora esta totalmente apagada cuando esta desconectada de cualquier toma corriente.
Hay casos en los que uno manda a apagar la computadora, pero igual sigue conectada a alguna toma corriente, se ha dañado o mejor dicho se han quemado componentes como la memoria RAM, la motherboard, etc.
Esto se debe a que si no desconectamos el computador de los tomacorrientes, la electricidad puede pasar y si por a o b motivo, la electricidad se eleva, se puede quemar algún componente o todo, por eso es aconsejable apagar la computadora y desenchufar.
Hay dos tipos de fuentes de poder:
AT (advanced technology) o tecnología avanzada
ATX (advanced technology extended) o tecnología avanzada extendida
Las AT eran utilizadas hasta hace unos años atrás, es decir en Pentium 1, 2 y 3 , por lo general ahora solo se ven las ATX para Pentium 4 en adelante.
Es importante recordar también las fuentes LPX y NLX
LPX:
Fue desarrollado por western digital, para algunas de sus tarjetas madres, este sistema ya no se utiliza pero todavía se encuentran en funcionamiento algunos de estos modelos ya que muchos fabricantes copiaron estos formatos, algunas utilizan conectores de voltaje como los de AT y otros utilizan sus propios conectores.
NLX:
Es un factor de forma de bajo perfil, similar en apariencia al LPX que incluye mejoras diseñadas para permitir el uso de las tecnologías emergentes. Entre ellas manejo de las tecnologías de los procesadores actuales.
Flexibilidad ante el rápido cambio de tecnologías de procesadores. Manejo de otras tecnologías Existentes.
Hay que recalcar también que al referirme a apagar estoy tratando de decir mandarlo al estado STAND BY, ya que una computadora esta totalmente apagada cuando esta desconectada de cualquier toma corriente.
Hay casos en los que uno manda a apagar la computadora, pero igual sigue conectada a alguna toma corriente, se ha dañado o mejor dicho se han quemado componentes como la memoria RAM, la motherboard, etc.
Esto se debe a que si no desconectamos el computador de los tomacorrientes, la electricidad puede pasar y si por a o b motivo, la electricidad se eleva, se puede quemar algún componente o todo, por eso es aconsejable apagar la computadora y desenchufar.
COMO SABER SI UNA FUENTE DE PODER ES AT O ATX SIN DESTAPAR EL CASE O CHASIS
La diferencia entre estos dos modelos está en que en la AT, al mandar apagar el PC, sale un mensaje diciendo: ahora puede apagar el equipo, en cambio con la fuente de poder ATX, al mandar apagar la computadora ella se apaga sola, e incluso el monitor si fuera digital, es apagado por el sistema operativo, llámese Windows, Linux, etc.
MOLEX PRINCIPAL
Es aquel que se conecta al motherboard y es diferente dependiendo de si la fuente es AT o ATX.
Es aquel que se conecta al motherboard y es diferente dependiendo de si la fuente es AT o ATX.
NOMBRE DE LOS CONECTORES DE LA FUENTE DE PODER
MOLEX D
Este conector esta compuesto por 4 pines (contactos), estos molex D deben ir conectados al disco duro, cd-room, cd-rw, dvd-room, dvd-rw
MOLEX PLANO
Es aquel que da energía al floppy es decir a las disqueteras, este conector esta compuesto por 4 pines y es más pequeño que el molex d.
MOLEX PRINCIPAL ATX
MOLEX PRINCIPAL AT
Conector semitransparente rectangular de 20 o 24 pines 2 conectores planos de 6 pines cada uno con el nombre p8 y p9 .Suele venir acompañado por cables de 2x2 ose de 4 pines la cual suministra 12 voltios adicionales al CPU.
